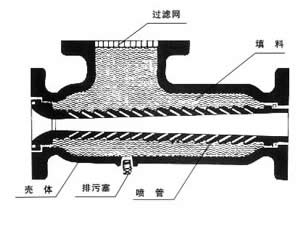

DLQSH汽水混合加熱器結構如圖所示，使用時直接聯接于管道系統。核心部件為拉閥爾噴管，被加熱液體在噴管內高速流動，蒸汽從噴管外側壁面上的小斜孔高速壓力噴管內的被加熱液體中，形成向中間軸向集結的網性狀連續、高速細小射流，使兩者在噴管內在高速中瞬間良好的混合，從而使蒸汽與被加熱液體充分混合及全熱交換。這樣噪聲和振動幾乎完全消失，同時調節兩者的混合比例就可獲得所需溫度的液體。

應用范圍

廣泛應用于電廠生水加熱，采暖、工廠工藝水、空調加熱系統等。
